      一、字符識別系統描述
      本系統用于電子秤出廠前校驗過程中顯示重量數字的讀取及發送功能，系統采用進口工業相機，可以快速獲取產品圖像，通過圖像識別、分析和計算，給出電子秤顯示的重量數值，也可根據誤差范圍進行判斷并輸出OK/NG信號，以便于設備執行下一步操作。
      二、字符識別系統結構圖

      三、字符識別系統設計思路
      本公司基于機器視覺圖像處理技術研發的字符識別系統，具有高精度、高速度、多樣品化的特點。系統主要模塊有：觸發定位，圖像處理模塊、控制模塊。根據用戶需求，樣品移動到檢測位，觸發相機并及時對視覺系統輸出識別信號，從而完成識別功能。
      字符識別定位觸發控制設計方案：產品到位后，光電傳感器采集識別信號，系統識別字符信息；將識別到的信息通過固定格式發給PLC進行下一步操作。
      四、字符識別系統設計方案
      視覺識別系統主要包括：相機、鏡頭、光源和圖像處理軟件。光源對到達識別位置的樣品打光后，相機和鏡頭組成的成像系統對其進行捕捉，當相機接受到觸發信號時，成像系統對樣品進行拍照并將圖像傳給圖像處理系統進行識別，并將識別的數值傳輸給PLC便于設備執行下一步操作。
      五、系統主要功能
      1、高速識別6個每秒；
      2、自動識別顯示數值并輸出給PLC；
      3、正確識別率99.9%；
      4、取像范圍80*60mm；
      5、水平方向旋轉自動校正功能；
      6、自動完成被檢產品與相機獲取圖像同步；
      7、自動完成樣品字符識別識別及保存功能；
      8、還可根據需要對不同規格產品類型學習并識別；
      9、對產品圖像進行自動存儲，可進行歷史查詢；
      10、自動統計（良品、不良品、總數等）；
      11、不合格品顯示，輸出控制設備停機信號；
      12、系統有自學習功能，且學習過程操作簡單。

七、系統主要技術特點

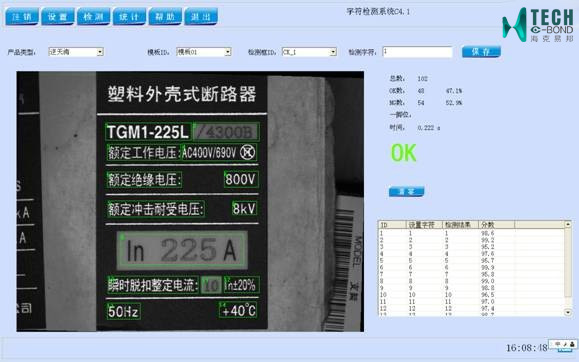

      1、操作界面清晰明了，簡單易行，只需簡單設定即可自動執行識別；
      2、識別軟件及算法完全自主開發，系統針對性強；
      3、可靈活設置識別模板、識別范圍；
      4、可選擇局部識別功能，提高識別速度；
      5、專業化光源設計，成像清晰均勻，確保識別任務完成；
      6、支持多種型號產品的識別、具備產品在線自動搜索等功能；
      7、安裝簡單；結果緊湊，易于操作、維護和擴充；
      8、可靠性高，運行穩定，適合各種現場運行條件。
      9、基于PC平臺，系統可擴充性強，可擴展其他功能。
